在四通道模式下，去除了 H2 和 H3 諧波的 SFDR 優于 70 dBFS (-1 dBFS 輸出，頻率高達 5980MHz) ，
我們提供商業級、工業級、宇航級等多種不同的級別供客戶選擇 。
EV12AQ600 可用于多種應用，如：
- 地球觀測 SAR 載荷
- 電信 MIMO 衛星載荷
- 高速數據采集
- 高速測試設備
- 自動測試設備
- C 波段直接射頻下變頻
- S 軟件定義無線電 / 微波
- 超寬帶衛星數字接收機
- 點對點微波接收機
- 機器狀態監控系統
- 飛行時間質譜分析
- 激光雷達
- 高能物理
對于大量的商業應用，請參考下面的 EV12AQ605 產品介紹。
7 分鐘學懂同步多個 ADC ！
如果上述視頻不能正常播放請點此處播放
Versal ACAP 和 ESIstream 串行接口
如果上述視頻不能正常播放請點此處播放
高速 ADC 中集成的 RF 開關降低 RF 接收機的成本（配有中文字幕）
如果上述視頻不能正常播放請點此處播放
如何使用 Kintex Ultrascale FPGA ADC IP 修正 EV12AQ600 ADC 的時域交織不匹配誤差分鐘學懂同步多個 ADC ！
如果上述視頻不能正常播放請點此處播放
開始學習 EV12AQ600 ADC 和 Xilinx FPGA 的 ESIstream 串行接口
如果上述視頻不能正常播放請點此處播放
4 通道模式的 ENOB/SFDR:
| Nyquist Zone |
Output level |
ENOB |
SFDR |
| NZ1 |
-1 dBFS |
8.7 bits |
71 dBFS |
| NZ2 |
-1 dBFS |
8.4 bits |
63 dBPFS |
| NZ3 |
-1dBFS |
8.1 bits |
64 dBFS |
| NZ4 |
-8dBFS |
8.3 bits |
66 dBFS |
| NZ5 |
-8 dBFS |
8.2 bits |
67 dBFS |
-14 dBFS 負載系數時的 NPR :
| Nyquist Zone |
Analog input bandwidth selected |
Channel mode |
NPR |
| NZ1 |
NFPBW |
4 |
44dB |
| NZ2 |
NFPBW |
4 |
43.5 dB |
| NZ3 |
EFPBW |
4 |
43 dB |
| NZ4 |
NFPBW |
1 |
42 dB |
| NZ1 |
NFPBW |
1 |
42 dB |
| NZ2 |
EFPBW |
1 |
40 dB |
下載:
| Title |
Description |
|
| Datasheet |
EV12AQ600 / EV12AQ605 datasheet |
Download
|
| User Guide |
User Guide of EV12AQ600-ADX-EVM evaluation module |
Download
|
| Block diagram |

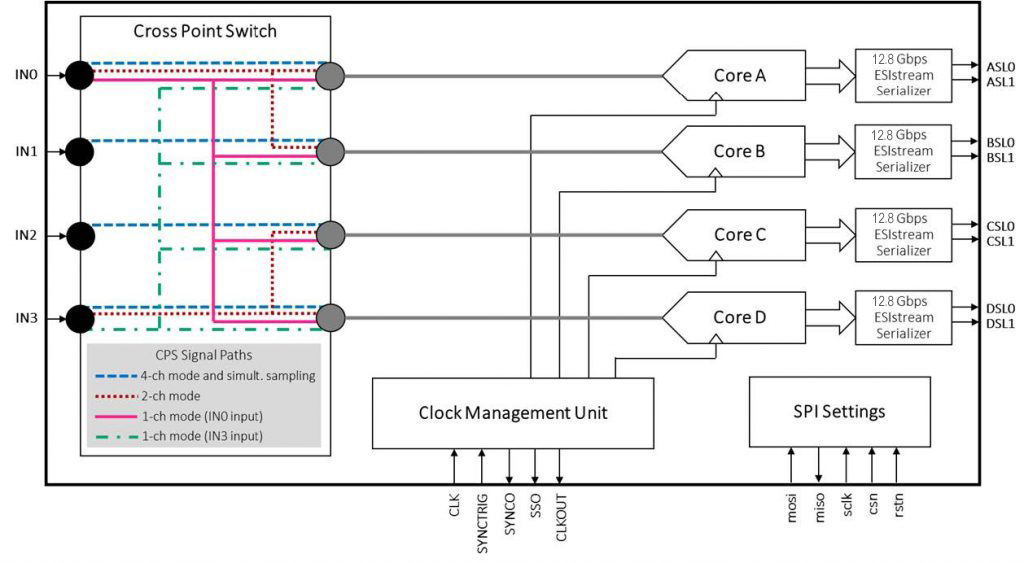

Block diagram of EV12AQ600 showing the implementation of the Cross Point Switch (CPS) |
Download
|
| Application Note AN 60S 217359 (A) |
EV12AQ600 Overdrive in Cold Sparing Conditions |
Download
|
| Application Note AN 21S 218124 |
Assembly Recommendations |
Download
|
| Qualification Report |
EV12AQ600 and EV12AQ605 Qualification Report |
Download
|
| Application Note |
AN 60S 218492 - How to improve EV12AQ600 ADC SNR performance using Simultaneous Sampling and Averaging |
Download
|
| Technical Note |
SYNCHRONIZATION CHAINING, Simplifying Multi-channel
Synchronization in Gigahertz Data Converters. |
Download
|
| EV12AQ600 TiD report |
Mask VO03A - J710JSG - TID Report |
Download
|
| MIL-PRF-38535 QML Class Y Flow |
Description of the space flow applicable to EV12AQ600 for non-hermetic flip-chip devices. |
Download
|
| Flyer |
Product flyer |
Download
|
| ESI STREAM WHITE PAPER |
ESIstream IP – ease your way to deterministic data serialization |
Download
|
| Software |
IBIS model |
Download
|
|
