AT91SAM7L是基于ARM7TDMI核的全新微控制器系列，提供高性能和超低功耗的優點。該系列產品嵌入了控制多個功率島 (power island) 的功率開關，以及可編程的電壓調節器，用于降低工作和待機模式下的功耗。
由于市場發展趨向環保型、電池供電和便攜產品，如媒體播放器、遠程控制、氣象站、計算器、玩具、控制面板、恒溫器，以及便攜式血糖儀、血壓計和體能監測儀等手持醫療設備等，因此對更高功效產品的需求正快速增長。市場對綠色產品的需求促使制造商考慮采用低功耗的待機模式，即使由電力網供電的產品亦然。單獨一臺音響或電視的待機功耗雖然較小，一般只為1到2瓦，但是，如果數十億臺這樣的設備都處于待機模式，其總體功耗將高達數千兆瓦(megawatt)。
主動及被動功率控制技術
AT91SAM7L 系列產品針對工作和待機模式采用了創新的降低功耗技術。在工作模式下，能通過可編程的方式設置工作電壓和工作頻率、外設時鐘活動，并采用DMA來替代CPU完成數據傳輸，從而優化功耗。SAM7L采用單電壓模式工作，電壓低至1.8V，在工作模式下，從閃存中執行代碼時，典型的電流消耗為0.5mA/MHz。不同待機模式的功耗可通過多種方式來加以控制，例如功率開關，可調電壓調節器，以及在電壓監控器、上電復位和欠壓檢測電路使用采樣技術，而非持續量度。這使AT91SAM7L的監控干預頻度比競爭產品低，但節能效果卻達到至少與競爭產品相同的水平。在關電模式下，AT91SAM7L 的典型電流消耗僅100nA。
低功耗模式和快速喚醒功能

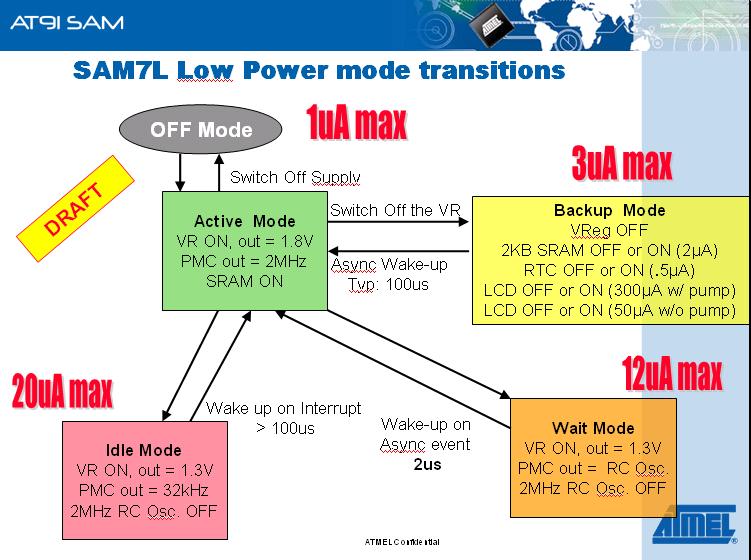

在關電模式下，僅對快速喚醒 (Fast Wake-up, FWUP) 引腳供電，這樣只需按一個按鈕即可喚醒系統。這種功能可用于控制計算器等應用的電源開/關。在后備模式下，只有電源控制器、零功耗上電復位 (POR) 和32kHz晶振電路在運行。RTC、2K后備SRAM、BOD、電荷泵、LCD 穩壓器和LCD控制器均可獨立開/關。這種模式適用于在主應用程序并未運行但卻需要保存時間、上下關聯或顯示的情況。在等待模式下，該2MHz RC振蕩器便會快速喚醒系統，實現快速的外部事件管理。
分段LCD控制器

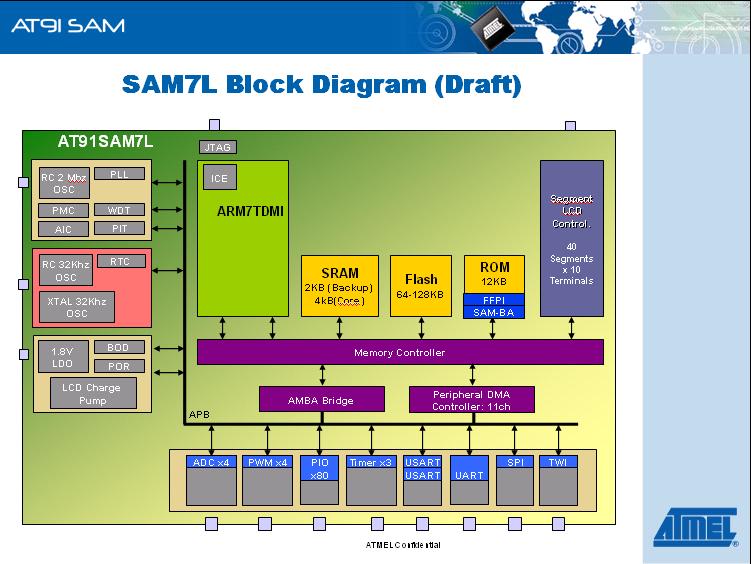

AT91SAM7L128/64 嵌入了 LCD 功能，包括一個分段 LCD 控制器、內置驅動電路，以及帶有一個調制電荷泵和一個可調穩壓器的可編程 LCD 電源，用于控制對比度。該產品的目標應用是具有多至10個公用端和40個分段端的單色被動式 LCD顯示器。
可選配不同容量的片上閃存和豐富的外設集

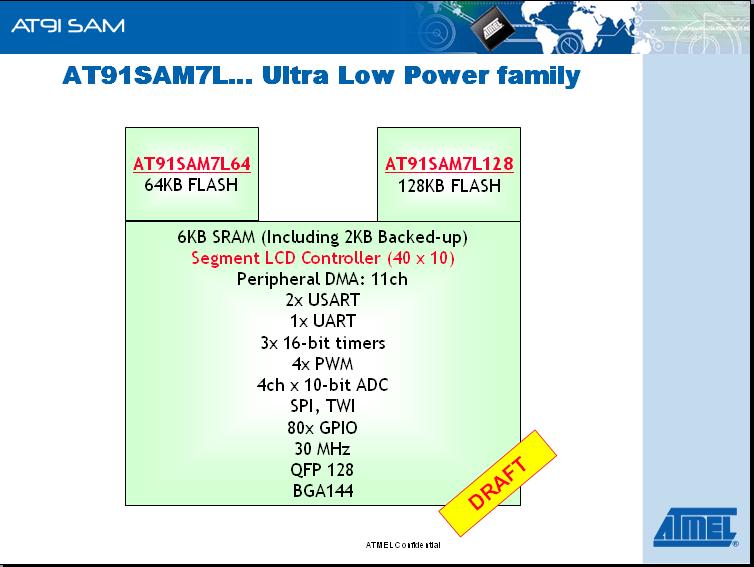

AT91SAM7L系列有兩款型號AT91SAM7L128和 AT91SAM7L64，分別配有128k字節和64k字節閃存。AT91SAM7L 系列還集成了豐富的外設功能，包括 USART、 SPI、計時計數器、 RTC 及數模轉換器。AT91SAM7L128/64 的系統控制器包括能夠管理上電順序的復位控制器，并可通過一個內置欠壓檢測器和一個由集成振蕩器實現的監視定時器，來監視器件是否正常工作。這一整套系統功能把外接部件數目減至最少，因?yàn)樵撔酒瑹o需外接任何振蕩器，就能夠以最大的速度運行。
開發工具和實時操作系統支持
SAM7L備有一套低成本的入門級開發工具AT91SAM7L-STK，并可運行現有專為愛特梅爾 ARM 微控制器而建立的一整套應用開發工具。
封裝
愛特梅爾現已提供 AT91SAML128 和 AT91SAM7L64兩款型號，封裝形式為128 引腳的 LQFP 和球間距為 0.8mm的10x10mm 144引腳 BGA。
